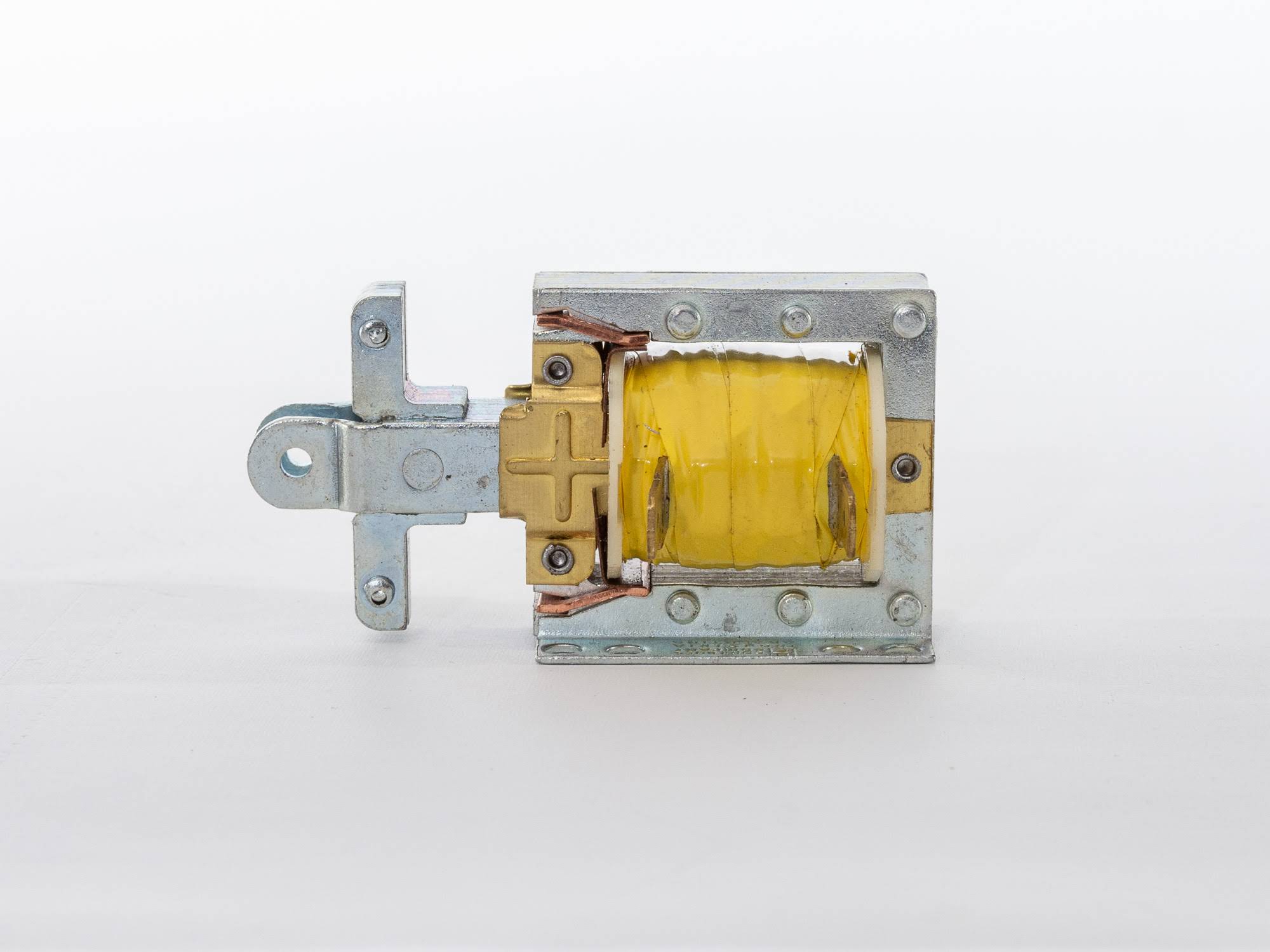

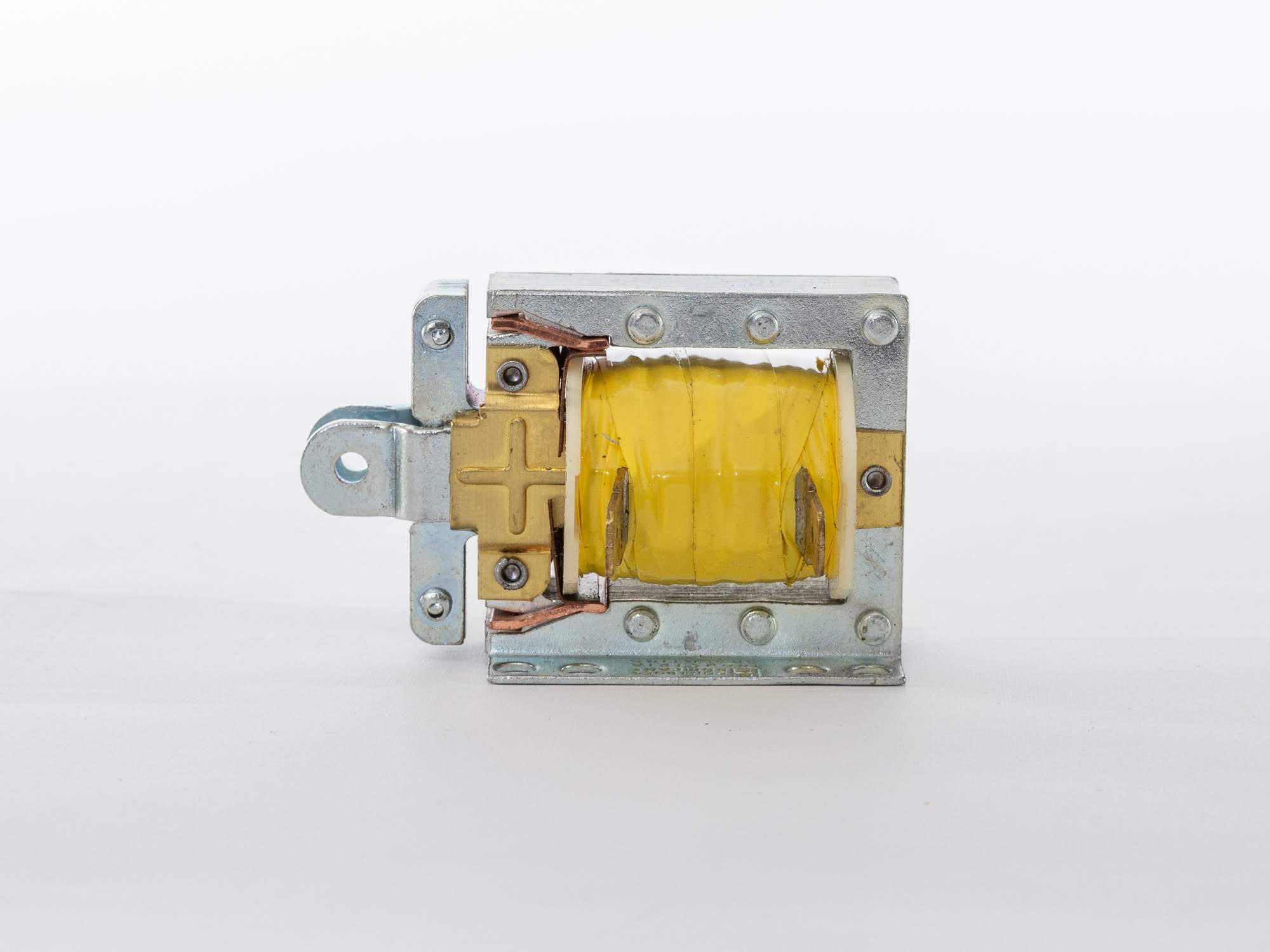

Solenoide Laminado Doble T 801






Compartir en:






Detalle Técnico:

  •  Corriente alterna: Voltajes 24- 110- 220; otros voltajes a pedido.
  •  Construcción Doble T que asegura uniformidad de operación y aumenta considerablemente el rendimiento.
  •  Anillos de cortocircuito (Shunt) cuya ubicación y diseño aseguran un bloqueo firme y silencioso.
  •  Partes metálicas protegidas con tratamiento superficial anticorrosivo de electrodeposición.
  •  Barras de tracción del núcleo móvil para trabajo pesado que proporcionan eficiente resistencia mecánica.
  •  Bobinas encintadas con cinta aisladora de poliester de uso eléctrico.
  •  Alimentación eléctrica con terminales tipo pala que permiten conexiones rápidas y seguras.
  •  Control de Calidad sumamente estricto, mantenido durante todas las fases de fabricación y montaje.
  •  Rigidez Dielectrica: 1500VCA - 1min.


  •  Trazabilidad: Control Argentina cumple con una serie de procedimientos que permiten seguir el proceso de evolución en la fabricación de cada una de sus etapas asegurando la calidad del producto terminado.


 Fabricación: 100% Industria Argentina.

 Garantía: 1 (un) año de su fecha de fabricación.


Especificación

  •  Diseñados para traducir instantáneamente una exictación eléctrica en movimiento de tracción del núcleo a través de fuerzas electromagnéticas.

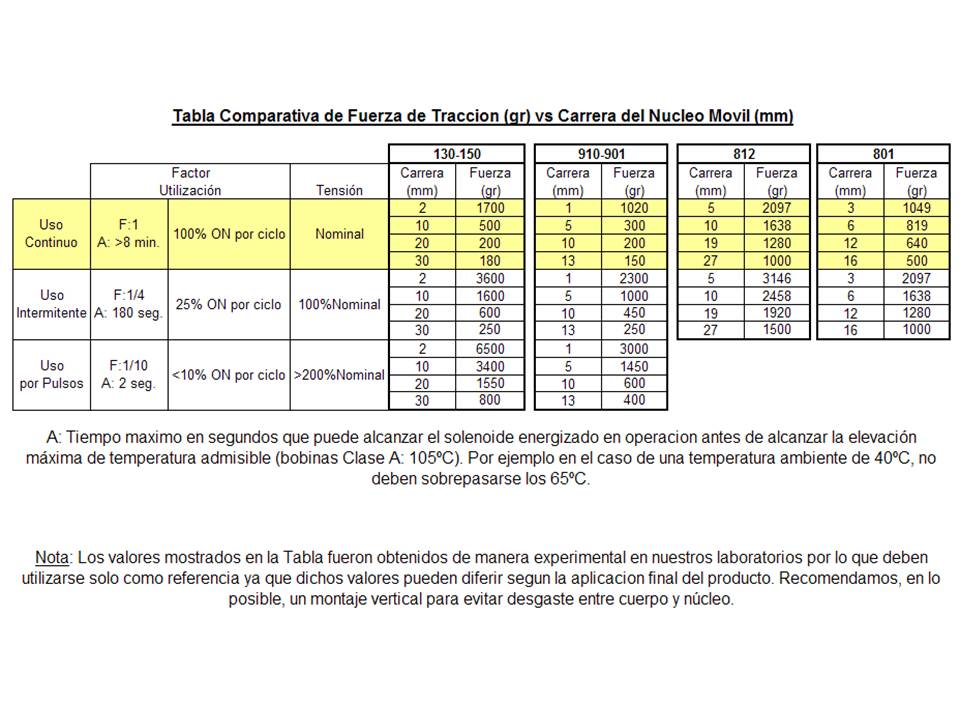

  •  Se pueden obtener mayores fuerzas de tracción siempre que el solenoide sea usado en Servicio Intermitente, que si bien proveen mayor potencia, se debe prestar atención al determinar los requerimientos de la aplicación. A continuación se detallan los distintos tipos de servicios o usos:
  •  Uso continuo: A 40 oC de temperatura ambiente y voltaje nominal.
  •  Uso intermitente: 20% tiempo energizado - 80% tiempo de reposo. El tiempo energizado no debe exceder los 3 minutos a una temperatura ambiente máxima de 40 oC. Voltaje aceptable hasta 100% de voltaje nominal.
  •  Uso por pulsos: Voltaje aceptable hasta 200% del voltaje nominal. Mayor voltaje puede aceptarse siempre que el intervalo entre ON y OFF no exceda en la bobina la temperatura total de 105 oC.

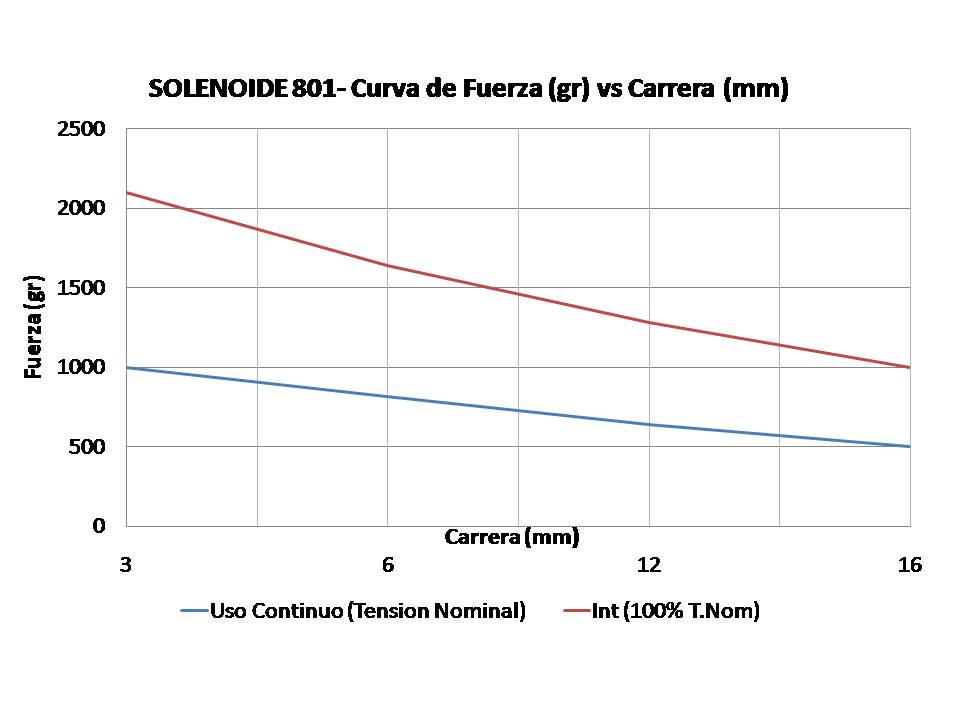

  •  Fuerza de Tiro(gr): Intuitivamente se deduce que a menor distancia recorrida del nucleo móvil respecto del cuerpo, mayor será la atracción electromagnética y por ende mayor la fuerza de tiro. Se puede aumentar la fuerza de tiro energizando el solenoide a mayor voltaje, siempre cuidando la elevación de temperatura. Debe tenerse especial cuidado en el montaje y la aplicación ya que en caso que el núcleo que abierto indefinidamente, es decir fuera del cuerpo, se generará en corriente alterna un amperaje que puede llegar a ser 10 veces que el nominal llevando indefectiblemente a que la bobina aumente su temperatura de manera abrupta hasta quemarse.

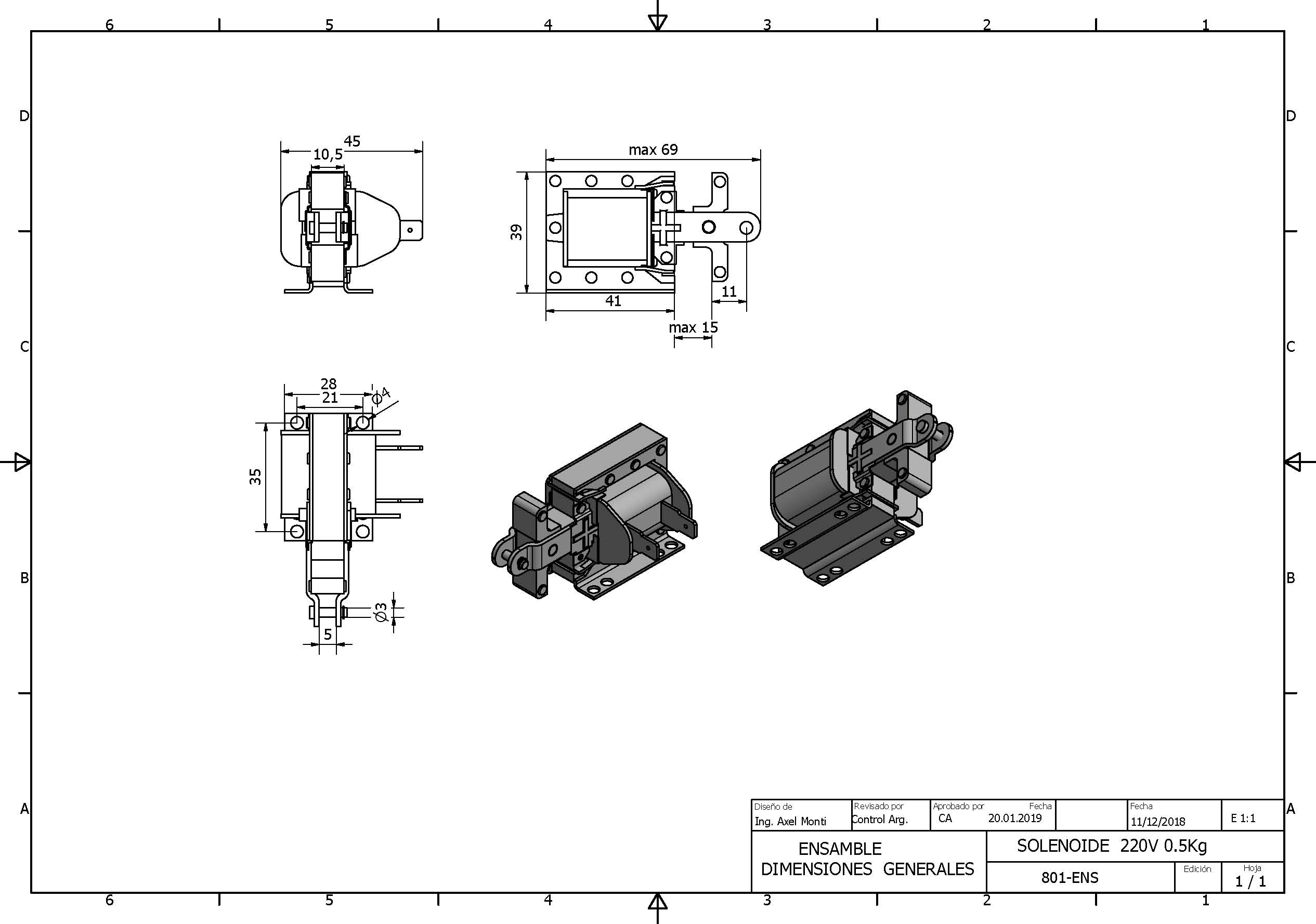

  •  Carrera Máxima del Nucleo Movil: 16mm.
  •  Fuerza de Tracción a Carrera Máxima en Uso Continuo: 0.5 kg.
  •  Fuerza de Tracción a Carrera Máxima en Uso Intermitente: 0.8 kg.
  •  En base a las características de diseño, estando el solenoide en reposo, es decir desenergizado, toda carga aplicada de expansion al nucleo móvil ya sea por accion de resortes o pesos propios, no debera ser soportada por el tope interno del electroiman (recordemos que este simplemente actúa como retención del vástago al cuerpo del solenoide), sino que deberín implementarse topes externos adaptables según el tipo de montaje utilizado.
  •  Estando el electroiman en posición horizontal, en ningun momento debe quedarse el núcleo, sin carga adicional, adherido al cuerpo por imantación residual después de excitar el solenoide a tensión nominal, ya que posee resorte de extracción incorporado.
  •  Material de Aislación: Clase "F" (155 oC). Normas a las que responde el producto: IRAM 2335-2/ IEC 60317-20.



Aplicaciones

  •  Freno de motores, mecanismos de cierre en Industria Grafica, Alimentacion, Textil, Packaging, equipamiento médico, cerraduras automáticas, dispositivos de seguridad, topes de cintas transportadoras, etc.
