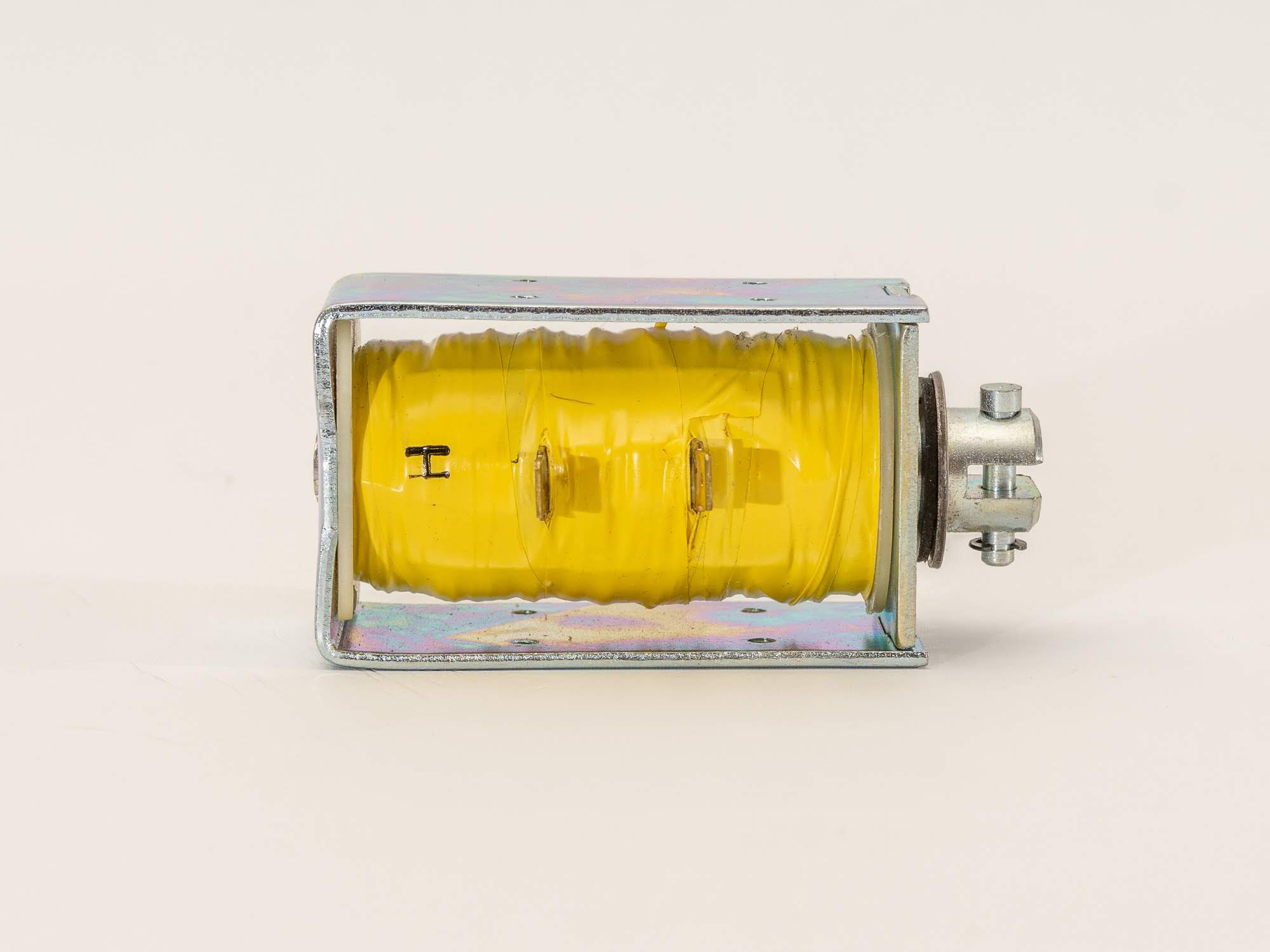

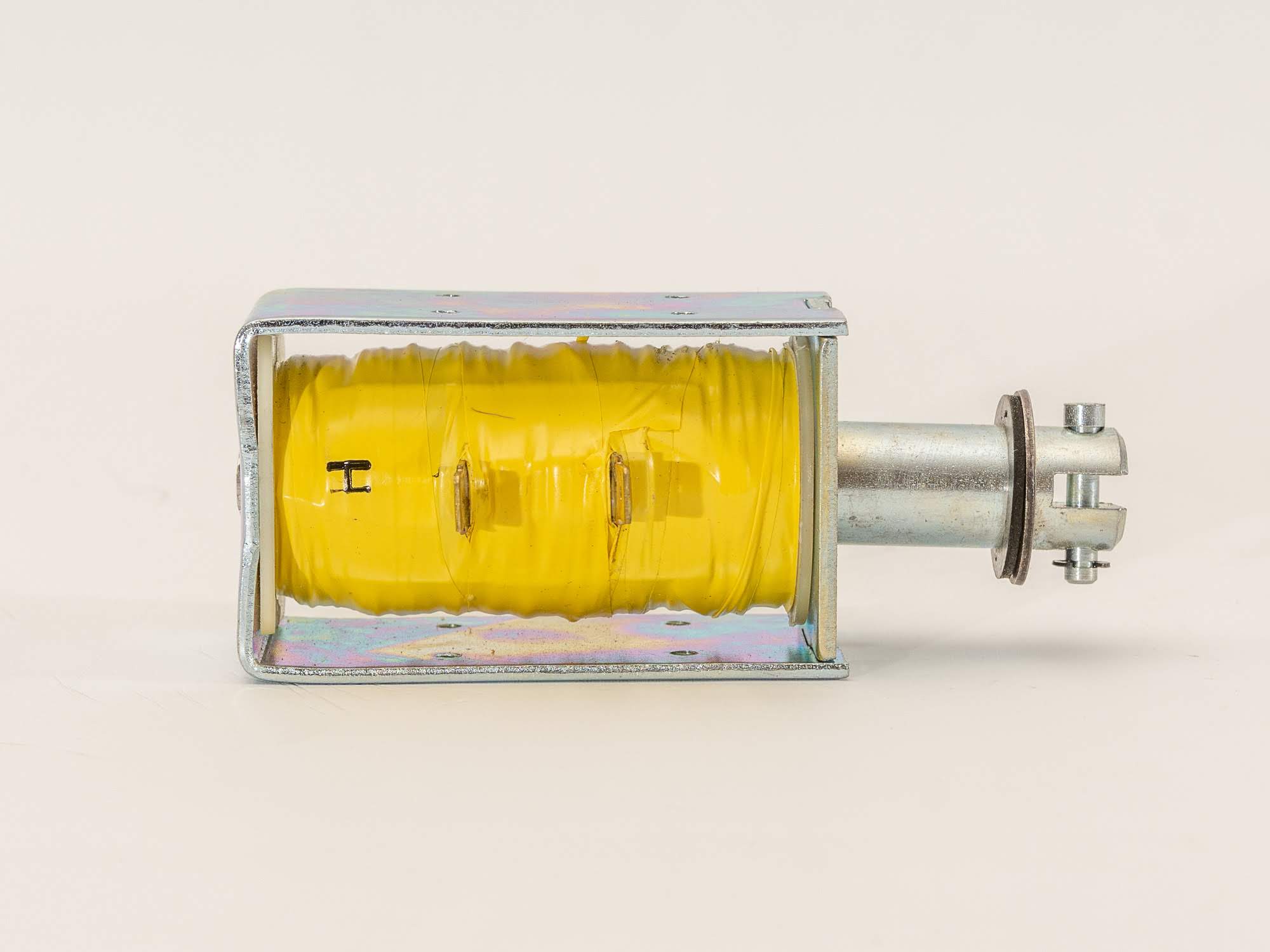

Solenoide D-Frame 130






Compartir en:






Detalle Tecnico:


  • Corriente Continua: Voltajes standard: 6- 12- 24; otros voltajes a pedido.
  •  Corriente Nominal (uso continuo a 12 DC): 1A.
  •  Potencia en uso continuo: 11.25 W.
  •  Peso total: 430 gramos.
  •  Posibilidad de trabajar al doble de tension siempre que sea en Uso Intermitente.
  •  Absolutamente silencioso.
  •  Utilizando un solenoide en servicio continuo y a la tension a la que fue calculada, la bobina no se quemara nunca, si por cualquier causa no se cierra el nucleo movil, se traba o es retirado del solenoide.
  •  Temperatura de la bobina: diseñados para una sobreelevacion de aproximadamente 65 o C sobre la temperatura ambiente cuando se opera al voltaje y ciclos recomendados.
  •  Factor de Seguridad: Teniendo en cuenta ciertos factores como el incremento de temperatura, el tipo de resorte de despegue del nucleo que se elija, el rango de temperatura ambiente y la fluctuacion del voltaje, que afectan directamente el rendimiento del solenoide respecto de la relación Fuerza de Tiro/Carrera, se recomienda utilizar un factor de seguridad de 1.25 a 1.5 en la eleccion del solenoide. Por ejemplo, si el solenoide a temperatura ambiente de 20 C tiene una potencia nominal de 10W, se puede deducir que en uso intermitente a mayor tension y por ende elevacion de temperatura, la potencia se reducira en 10W/1.25=8W.


Especificacion


Se pueden obtener mayores fuerzas de tracción siempre que el solenoide sea usado en Servicio Intermitente, que si bien proveen mayor potencia, se debe prestar atención al determinar los requerimientos de la aplicación. A continuación se detallan los distintos TIPOS DE SERVICIO o usos:

  •  Uso continuo: A 40 oC de temperatura ambiente y voltaje nominal.


  •  Uso intermitente: 20% tiempo energizado - 80% tiempo de reposo. El tiempo energizado no debe exceder de 3 minutos a 40 oC de temperatura ambiente. Voltaje aceptable hasta 100% de voltaje nominal.


  •  Uso por pulsos: Voltaje aceptable hasta 200% del voltaje nominal. Mayor voltaje puede aceptarse siempre que el intervalo entre ON y OFF no exceda en la bobina la temperatura total de 105 oC.

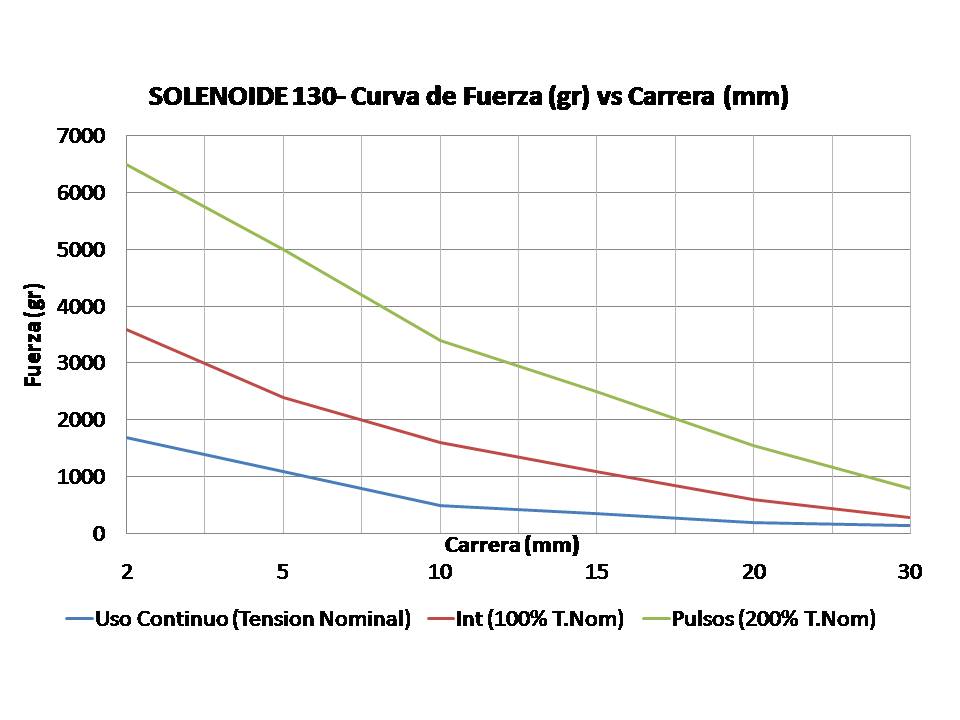

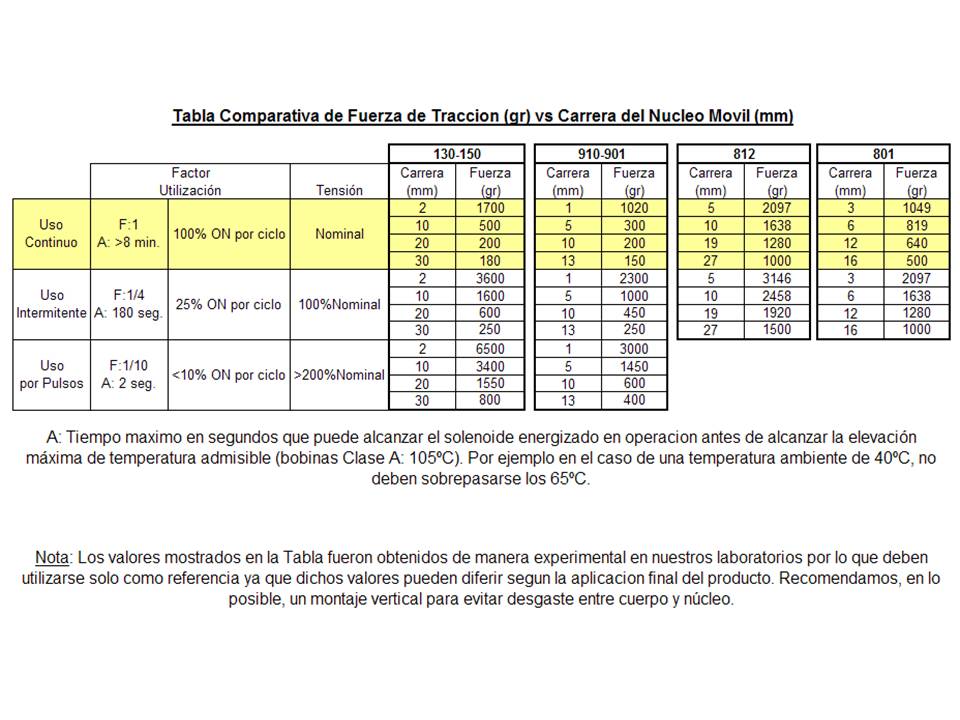

  •  Fuerza de Tiro: Ver tabla de valores. Intiutivamente se deduce que a menor distancia recorrida del nucleo móvil respecto del cuerpo, mayor será la atracción electromagnética y por ende mayor la fuerza de tiro. Se puede aumentar la fuerza de tiro energizando el solenoide a mayor voltaje, siempre cuidando la elevación de temperatura.
  •  Por ejemplo un Solenoide de 12vcc puede ser energizado en 24vcc y obtener asi un incremento en la fuerza de tiro de más del 40% pero su uso debe ser estrictamente intermitente, esto quiere decir que debe tener necesariamente intervalos de descanso.


  • Trazabilidad: Control Argentina cumple con una serie de procedimientos que permiten seguir el proceso de evolucion en la fabricacion de cada una de sus etapas asegurando la calidad del producto terminado.


  •  Fabricacion: 100% Industria Argentina.
  •  Garantia: 1 (un) año de su fecha de fabricacion.


Materiales constructivos:

  •  Bobina: encintada con cinta aisladora de poliester de uso electrico.
  •  Cuerpo: acero laminado en frio, cincado y tratado con dicromato de zinc.
  •  Nucleo movil tragante: hierro trafilado con tratamiento superficial (galvanizado).
  •  Terminales: Tipo pala de laton de 12mm para mejor sujecion de chicotes.
  •  Material de Aislacion: Clase "F" (155 C). Normas a las que responde el producto: IRAM 2335-2/ IEC 60317-20.
  •  Peso del nucleo movil: 92 gr.

Aplicaciones:

  • Controles de acceso, molinetes, Maquinas Vending Expendedoras, Cajeros Automaticos, Equipamiento medico y gastronomico para cierre de puertas, trabas de seguridad, etc.
